HTL Krems Bautechnik

|

4X HBT

Kuppel aus Holz mit Eternit- und Glasplatten

Team 04 | 4X HBT
Nils Petermann
No items found.

Projekt­beschreibung

Die Hauptkonstruktion meines Projektes ist die Holzkuppel. Die Kuppel mit einem Radius von 10,4 Metern steht insgesamt zur Hälfte über dem Versammlungsplatz und liegt mit einer Fläche von 110 Quadratmeter in der Luft. Die Sparren sind die tragende Konstruktion der Kuppel, wobei die horizontalen Ringe zur Ausfachung und Anbringung der Eternitplatten dienen.

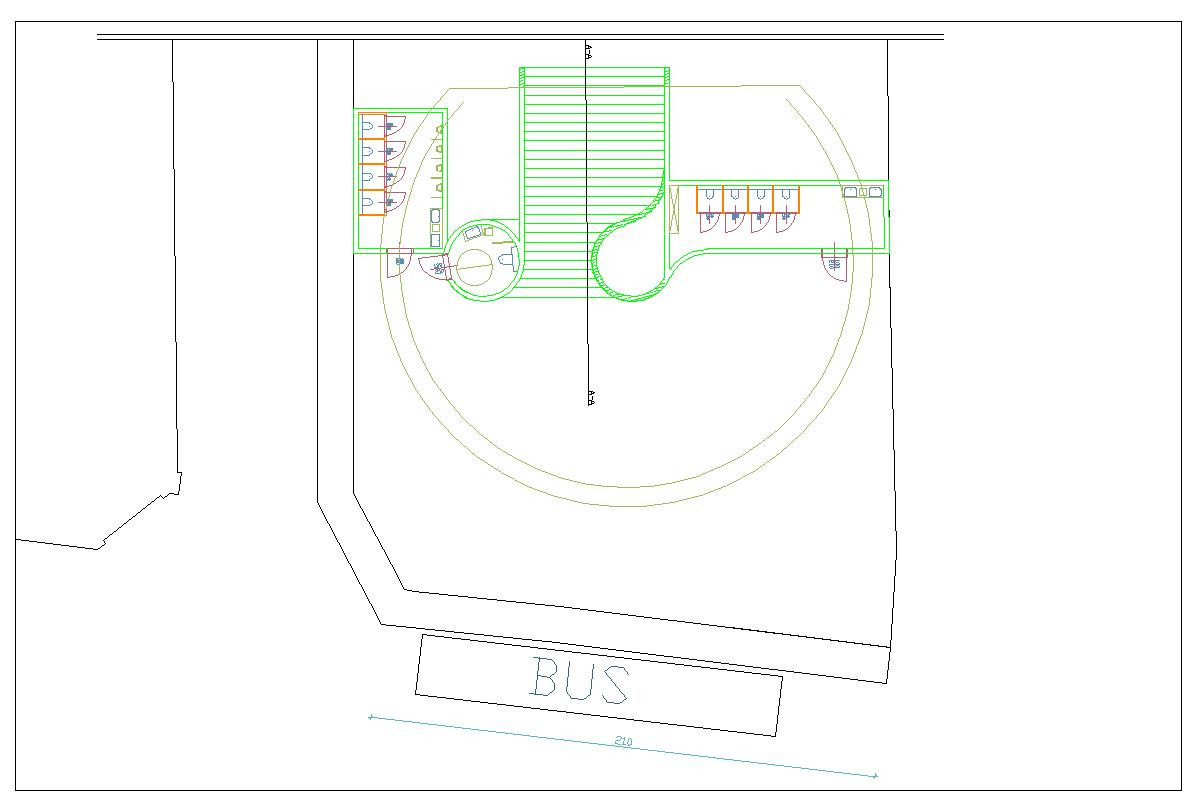

Zwischen den Ringen und Platten werden Hutprofile befestigt, worauf dann die Platten angeschraubt werden. Zwischen den horizontalen Schichten der Platten werden zudem Z Metalle angebracht, um das Eindringen des Wassers in die Konstruktion zu vermeiden. Die sechs Meter hohe Kuppel hat oben ein Loch von 3 Meter Radius, um Gewicht einzusparen. Bei der Höhe von 4,5 Metern ist ein horizontaler Riegel angebracht, wobei von untern bis zu den 4,5 Metern doppelt so viele Sparren liegen als danach. Dies dient um kleinere Platten für bessere Rundungen anbringen zu können. Die darunterliegende Treppe hat ebenfalls ein Loch, welches sich nach der Kuppel richtet. In diesem Loch kann man Pflanzen anpflanzen oder einen Baum einpflanzen. Seitlich von der Treppe befinden sich die WCs. Darunter auch ein geräumiges behinderten gerechtes Klo.
